精密設備定位精度常見誤差曲線及分析（三）

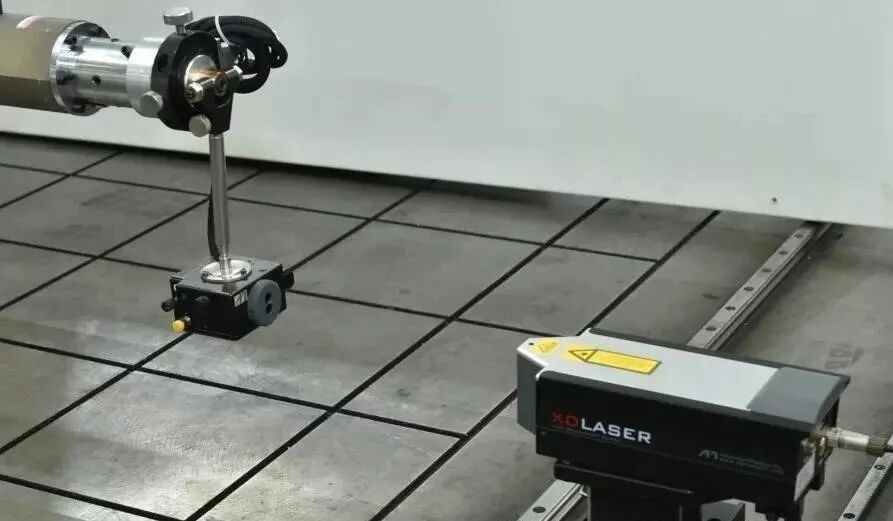

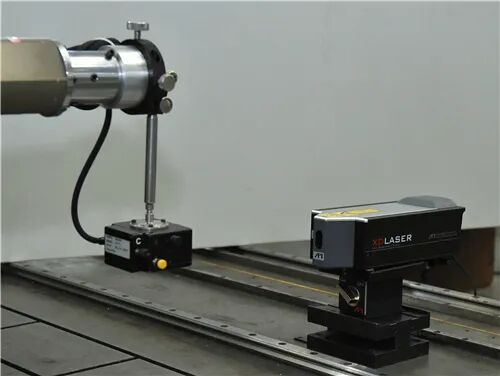

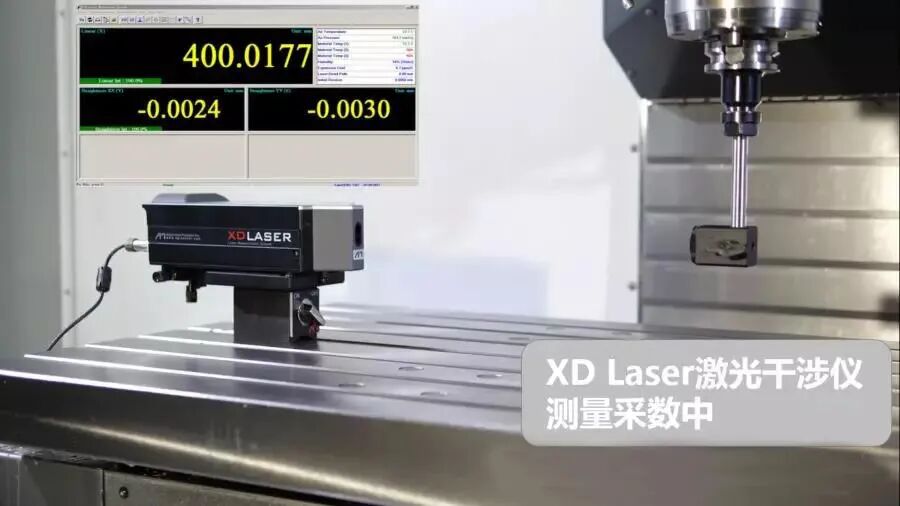

隨著精密設備應用的普及,采用激光干涉儀對精密設備進行定位精度檢測也成為目前公認的高效、高精度的檢測方法。但是不同的設備使用激光干涉儀檢測的精度曲線會各不相同,因此想要提高精密設備定位精度,就需要對不同的測試結果給予全面而科學地分析,本文就正隆產品在使用過程中遇到的幾種機床誤差曲線的誤差源及解決方案提出分析,供更多關心精密設備精度檢測和誤差修復的人士參考。

上圖顯示誤差隨時間和距離不斷增加

花瓣形可能原因:

1)在激光干涉儀設置上可能的問題、材料溫度傳感器定位不正確或者膨脹系數不正確。

2)設備方面的原因: 滾珠絲杠在測試期間溫度提高、機床溫度改變。如果設備的滾珠絲杠在測試期間溫度提高,將產生此類圖形。每次測試的特性曲線圖顯示誤差隨時間而增加。為保證測試的精確度,建議在開始校準之前要讓設備完全預熱。

在以上的例圖中,安裝滾珠絲杠的端部可能正好與行程起始點重合,并且可在另一端產生軸向浮動。如果滾珠絲杠在對端受到限制,圖形將顯小負坡度。

上圖顯示誤差呈線性增加,誤差在行程最遠端設備反轉時出現躍升。然后,在回程測試回到與軸線起始點時,回到同樣位置上。

三角形可能原因:

1)在激光干涉儀設置上可能的問題。該曲線的誤差大小不太可能與儀器操作有關,主要去分析機床木身的誤差源,

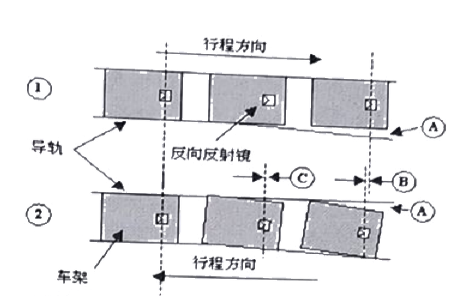

2)設備方面的原因:在軸線外端部因?qū)к壞p而出現偏轉。此類誤差的典型情形如下圖示

導軌磨損引起偏轉,如上圖的“A”點所示。在去程移動(‘1)中,驅動系統的扭矩使車架緊靠左側的導軌,車架沿相對較直的路徑行走。但是,當驅動系統改變方向時，扭矩反作用力發生改變,車架將在磨損的導軌處發生偏轉。這將產生使激光讀數發生突躍(‘B)。當車架往回向軸線起始點(2”)方向移動并走出嚴重磨損的導軌段時,誤差逐漸減少(如‘C點)直到零。

應當注意的是,反向反射鏡的位置對顯示的誤差有顯著影響。建議使用角度測量功能的激光干涉儀直接測量偏轉角,以便對偏轉問題的嚴重程度有充分的了解。注:在本例中,由于激光讀數讀取不足,因此圖形是上圖例的鏡像。

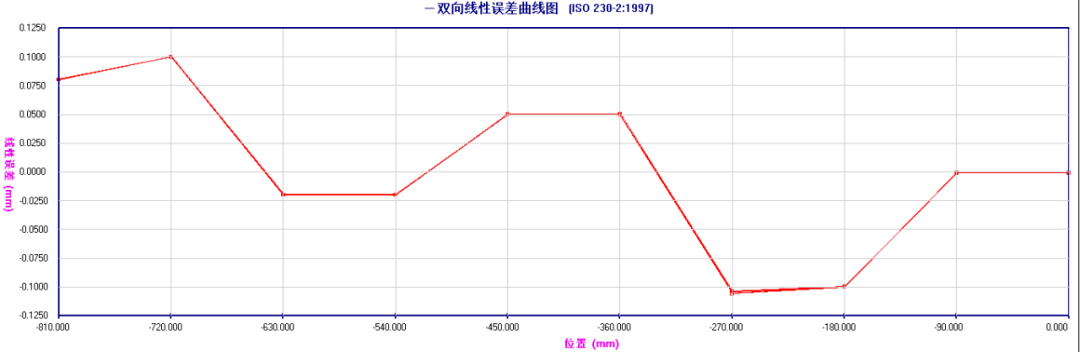

上圖顯示清楚的臺階,或上或下,沿軸線長度按一定的間隔出現。

臺階形可能原因:

1)在激光干涉儀設置上可能的問題,該曲線的誤差大小不太可能與儀器操作有關,主要去分析設備本身的誤差源。

2)設備方面的原因:大機床上各齒條段對準不佳或裝配不佳、線性編碼器或感應式測量器( inductosyn)分段對準不佳或裝配不佳。在裝備齒條和齒輪傳動機構的大型設備上,齒條由許多分別裝配在設備上的單獨分段組成。必須十分小心地確保每段都正確地與其它段對準,保證齒輪能夠平滑地從一段轉到下一段。如果齒條段未正確對準,傳動齒輪在經過對準不佳的接合點時可能發生偏轉。這種偏轉會導致測量值出現突躍臺階如以上特性圖所示。這種問題可以通過檢查每個齒條段的長度和相對位置,并與圖形數據比較,很快地查明。

綜上分析可以看出,除設備本身精度不佳會帶來上述各和誤差,但也不能排除在某種情況下激光干涉儀操作不當(包括使用了精度不夠穩定或采用自身原理對溫度影響比較敏感的激光干涉儀系統)也是會帶來較大誤差。本文作為對設備誤差源的分析探討,除對眾多數控機操作者、使用者、設備維護者、各級領導管理者和激光干涉儀的操作者有所幫助外,也希望能起到拋磚引玉的作用,提起大家對精密設備精度檢測的重視,讓眾多的精密設備在生產中發揮其應有的作用
