用API激光跟蹤儀測量機床導軌直線度

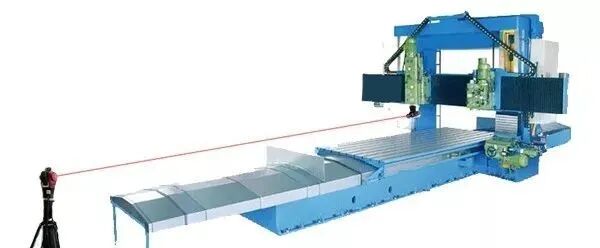

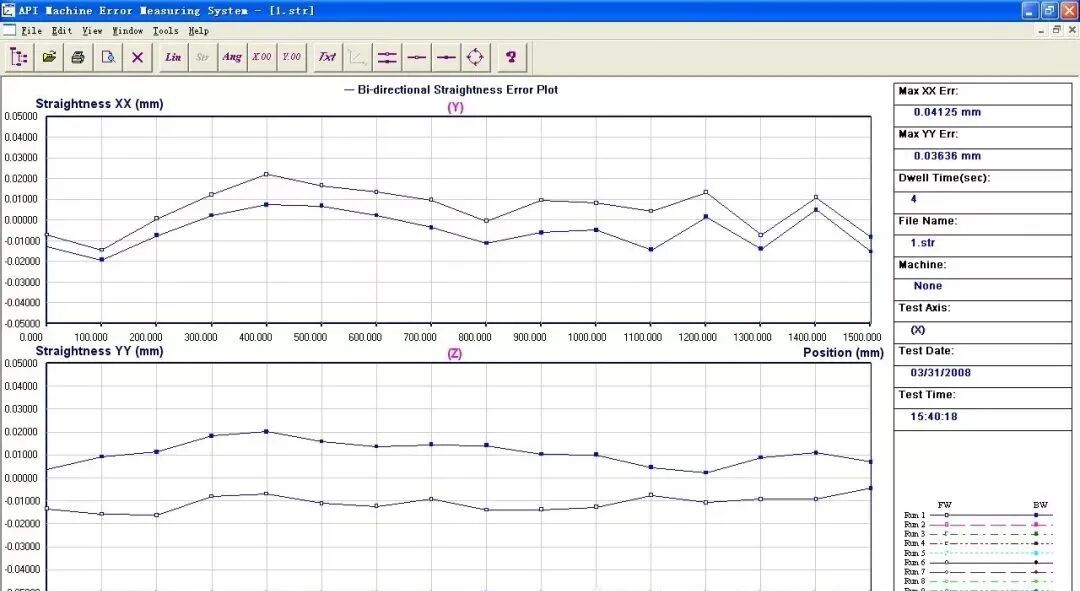

激光跟蹤儀可以在測量定位精度的同時，也得到機床運行的直線度誤差，包括垂直方向和水平方向，滿足大部分大型機床的要求。此外，由于采用直接讀取直線度方向上的線性偏差值，其實際測量效果大大優于傳統激光干涉儀或自準直儀采用角度值繪制折線圖的方法計算得到的直線度，更符合測量原理和實際應用情況，效率也大大提高。

API激光跟蹤儀測量機床線性軸之間垂直度

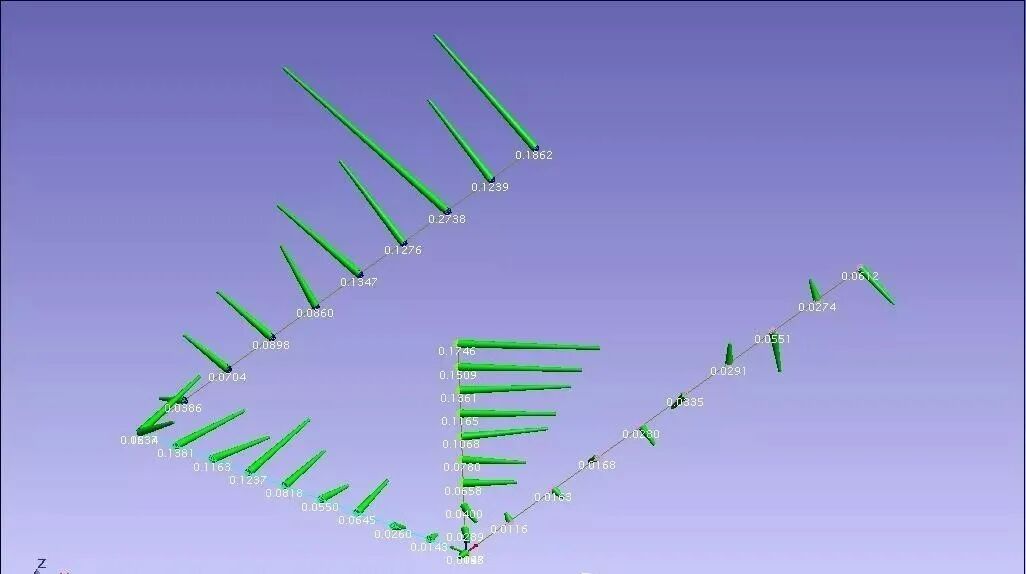

激光跟蹤儀可以很方便的測量出機床線性軸運行方向間的垂直度誤差，只需將靶球安放在機床主軸上，讓其沿著各個線性軸的方向運動，并按照一定步距停留，記錄下每次停留的靶球坐標，最后可以擬合計算得到每個線性軸的運動方向的軌跡直線，通過分析這些直線之間的夾角和在坐標系中位置關系，可以了解機床的空間變形情況，作出正確的調整。以下是用API激光跟蹤儀獲得的一臺龍門式機床的各軸幾何誤差模型。該機床包括X軸、Y軸、Z軸以及X的輔助W軸

API激光跟蹤儀測量機床旋轉軸角度精度

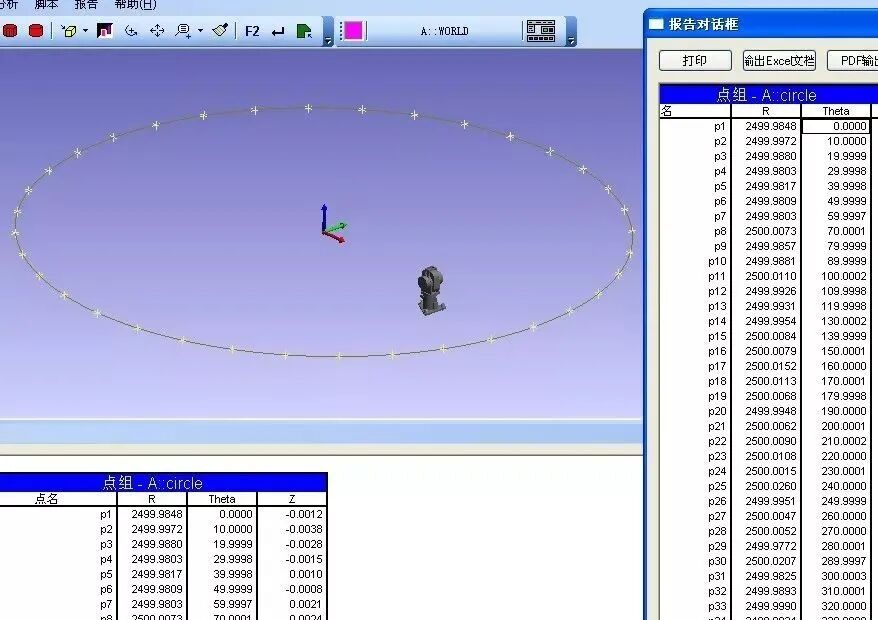

對于大型回轉臺的旋轉角精度測量，API激光跟蹤儀同樣有著得天獨厚的優勢，眾所周知，當轉臺半徑超過一定尺寸，用傳統的多面棱體/分度臺加準直儀/干涉儀的組合測量法實施起來會有相當困難，光路調整變得異常復雜，且調整精度難以保證，但是如果使用API的激光跟蹤儀，只需要在轉臺圓周上固定一個靶球，讓靶球隨著轉臺轉動到不同方位，可以方便快捷的測出旋轉角度，而且精度完全能夠保證。

API激光跟蹤儀實現球桿儀的測量功能

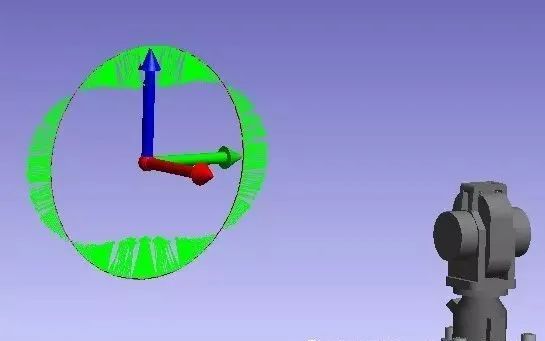

將跟蹤儀靶標固定在機床主軸上，代替球桿儀，可以完全實現球桿儀的測量功能。其踩點軌跡模擬球桿儀運動，如果機床比較大的話，用傳統的球桿儀進行測量必須增加接長桿，接長桿的使用勢必會降低球桿儀的精度。運用激光跟蹤儀來代替球桿儀就避免了這一問題，使得測量精度得到了保障。

綜上所述，使用激光跟蹤儀來代替激光干涉儀和球桿儀實現機床的測量是一種切實可行的方法，這種方法已在國家計量機構得到了驗證。同時API公司還可以利用激光跟蹤儀實現機床6維空間精度的補償，這就是我們常說VEC測量技術。
